démontage carbus et nettoyage

Page 3 sur 4 Précédent  1, 2, 3, 4  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

demontage et nettoyage carbus...suite

Message  Jean-Luc le Mer 11 Sep - 21:14

et voila batterie chargé remonté lumiere feux phare klaxon tout fonctionne un tour de clé j appuie sur start elle tousse et.........merde plus d essence affraid  pas de bol mon vincent Sad  je fait le plein demain.hahaha.mais non aller jte charie Very Happy Very Happy  elle a demarrer mais pas pu rouler car rentré assez tard mais elle prends les tours les rapport s engage bien retrograde bien aussi et pas de petaradage par contre encore des reglages car j arrive pas a lui faire tenir le ralentie.essaie route prevue ce samedi ça devrait le faire bounce
avatar
Jean-Luc

Messages : 642
Réputation : 14
Date d'inscription : 02/02/2013
Age : 51
Localisation : la verdiere(var)

Revenir en haut Aller en bas

Re: démontage carbus et nettoyage

Message  Vincent le Jeu 12 Sep - 11:31

Aahhh yéèèsss !
'prochain coup on roule les deux XLV !?
( enfin quand je pourrais arquer !)
avatar
Vincent

Messages : 806
Réputation : 14
Date d'inscription : 10/02/2013
Localisation : Vallée de la Drôme

Revenir en haut Aller en bas

Re: démontage carbus et nettoyage

Message  Patrick le Ven 13 Sep - 17:30

Bonsoir,
Je viens de remonter les boisseaux avec les membranes neuves.
Je constate qu'en poussant vers le haut les boisseaux avec le doigt et en les relâchant, un descend de manière amortie et l'autre quasiment directement.
Selon vous c'est grave ?

Par ailleurs, si j'ai bien compris, la revue technique indique qu'a partir de 85 les ressorts et les aiguilles sont différents entre les deux carbus et qu'il importe de les repérer.
Dans le cas de ma xlv (87) aiguilles et ressorts sont identiques. Ça aussi c'est grave ?

Merci d'avance de vos avis.
avatar
Patrick

Messages : 287
Réputation : 3
Date d'inscription : 10/06/2013
Age : 57
Localisation : Marseille

Revenir en haut Aller en bas

Re: démontage carbus et nettoyage

Message  Vincent le Ven 13 Sep - 17:46

Ah ben ouais Patrick ; là c'est clair que t'as une membrane morte ! ( change les deux )
Ne va pas les acheter chez honda ; tu vas pleurer ta mére de compte en banque !
'faut acheter des " libranes " tu trouves çà facilement .
avatar
Vincent

Messages : 806
Réputation : 14
Date d'inscription : 10/02/2013
Localisation : Vallée de la Drôme

Revenir en haut Aller en bas

Re: démontage carbus et nettoyage

Message  Patrick le Ven 13 Sep - 18:04

Merci mais je viens justement de changer les deux.Shocked
avatar
Patrick

Messages : 287
Réputation : 3
Date d'inscription : 10/06/2013
Age : 57
Localisation : Marseille

Revenir en haut Aller en bas

Re: démontage carbus et nettoyage

Message  Vincent le Sam 14 Sep - 15:19

Ah .
Ben j'ai pas tout suivi !
En tout cas pas normal que cà retombe brutalement . Le diagnostique devrait étre vite fait ! ( une mal collêe .?...)
avatar
Vincent

Messages : 806
Réputation : 14
Date d'inscription : 10/02/2013
Localisation : Vallée de la Drôme

Revenir en haut Aller en bas

demontage et nettoyage carbus

Message  Jean-Luc le Sam 14 Sep - 21:39

salut patrick bon pour les ressorts je sais pas mais c est vrai que pour le modele 85 (rf) les aiguilles sont differentes.carbu gauche cyl ar marquage 3mn et carbu droit cyl av marquage 1ce. si c est les memes c est pas normal ou t as des carbus de rd ou les aiguilles ont ete changées et le magasinier n as pas fait la difference entre les deux modeles mais je peux pas dire si c est grave confused
avatar
Jean-Luc

Messages : 642
Réputation : 14
Date d'inscription : 02/02/2013
Age : 51
Localisation : la verdiere(var)

Revenir en haut Aller en bas

Re: démontage carbus et nettoyage

Message  Patrick le Dim 15 Sep - 19:26

Vincent a écrit:Ah .
Ben j'ai pas tout suivi !
En tout cas pas normal que cà retombe brutalement . Le diagnostique devrait étre vite fait ! ( une mal collêe .?...)
En fait c'était encore plus simple que ça, la membrane s'est misé en travers dans la gorge du carbu au montage. Elle était pliée...
Le corbeau jura honteux et confus qu'on ne l'y reprendrai plus Embarassed

Pour le reste je ne sais pas, les membranes avaient l'air d'origine et donc les boisseaux avec. Je vais tenter de me renseigner....

Merci !!!
avatar
Patrick

Messages : 287
Réputation : 3
Date d'inscription : 10/06/2013
Age : 57
Localisation : Marseille

Revenir en haut Aller en bas

Re: démontage carbus et nettoyage

Message  FranckV6 le Mar 17 Sep - 20:07

La différence d'aiguilles, c'est parce que les diagrammes de distribution sont différents sur les deux cylindres pour les modèles 85, et ce dans le but d'améliorer le refroidissement du cylindre arrière. Par conséquent, des aiguilles identiques auront pour conséquence un fonctionnement non optimal sur l'un des cylindres, qui peut entrainer déséquilibre, vibrations, contraintes anormale sur l'autre cylindre, etc... Bref, le mieux est de remettre les bonnes aiguilles : "3MN" pour le cylindre arrière, et "1CE" pour le cylindre avant.Wink
avatar
FranckV6

Messages : 54
Réputation : 3
Date d'inscription : 08/09/2013
Age : 42
Localisation : Tarn-et-Garonne

Revenir en haut Aller en bas

Re: démontage carbus et nettoyage

Message  Patrick le Dim 22 Sep - 20:29

Houla ! Entre les obligations familiales, professionnelles et autres, difficile de trouver un moment pour bricoler en ce moment.

Merci Franck. J'ai ré ouvert les carbus pour vérifier cette histoire d'aiguilles et.... j'avais tout bon. Il faut dire que j'avais scrupuleusement respecté le sens et la répartition des pièces au démontage, mais je ne savais pas ce qu'avaient fait mes prédécesseurs. J'en ai profité pour vérifier le niveau des flotteurs mais là c'est du travail d'horloger. Ils sont à à peine moins de 7 mm mais je ne suis pas équipé pour mesurer un 6,7mm. Alors je considère que c'est ok. Quant aux ressorts, ils sont différents de trois millimètres, ce qui n'est pas significatif à mon avis sur un ressort de ce type. J'ai d'ailleurs lu quelque part que sur la fin Honda avait monté des ressorts identiques sur quelques séries. C'est peut-être le cas de la mienne.

Pour reconnaitre les aiguilles (3MN et 1CE), c'est comme le Port Salut....et c'est tant mieux parce qu'à l'oeuil nu..... No

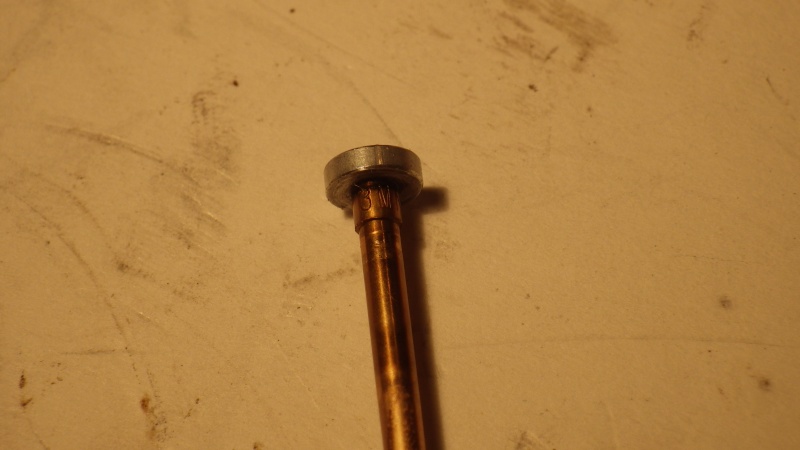

3MN (Cylindre arrière)
" />

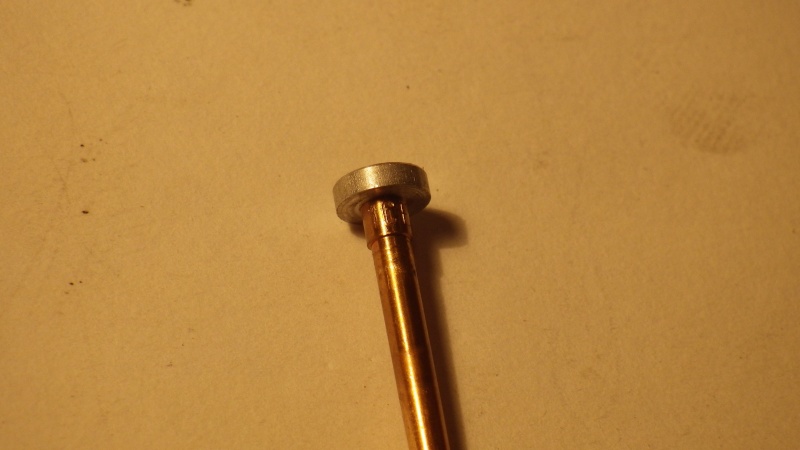

1CE (Cylindre avant)
" />

Bon, si tout va bien, remontage de l'ensemble le week end prochain....
avatar
Patrick

Messages : 287
Réputation : 3
Date d'inscription : 10/06/2013
Age : 57
Localisation : Marseille

Revenir en haut Aller en bas

Re: démontage carbus et nettoyage

Message  Patrick le Dim 22 Sep - 23:20

Bon, puisque je me suis incrusté dans le post de Jean Luc, qui en tant que marseillais n'en voudra pas à un autre marseillais Cool, je mets rapido trois photos sur le changement de membrane des carbus. Et puis c'est bien connu, que ce soit au "R.....D" ou au "C... et un", la carburation c'est une spécialité marseillaise.king

Vous prenez donc deux membranes bien fraiches achetées sur le vieux port le matin même... "Elle est fraiche ma membrane !!!"cheers

Plus sérieusement :

- Il faut enlever les quatre vis du couvercle pour découvrir l'ampleur des dégâts

" />


-  Ensuite il faut tracer sur le rebord du boisseau l'axe sur lequel aligner la fameuse boucle de la membrane (ici au feutre noir, mais il aurait mieux valu que je trace un véritable axe plutôt qu'un seul point). Dans le cas présent c'est assez difficile vu l'état de la membrane mais pas de panique il y a un moyen de le repérer, on le verra plus bas.
- puis il faut couper à la pince coupante la bague en plastique noire (sur la photo ci-dessous à l'opposé du point de repère noir) sans abimer le boisseau, ce qui va libérer la membrane.

" />


- On obtient alors ceci.
" />



Si vous avez raté l'opération de traçage ou repérage il y a un moyen de le retrouver.
Lorsque la membrane est bien positionnée dans son logement comment ici :
" />

On doit retrouver le méplat du boisseau parfaitement aligné sur le papillon comme ici (je ne sais pas si tous les boisseaux on un méplat).
" />




Revenons à la pose de la membrane neuve. Compte tenu du fait que la colle ne laisse pas de deuxième chance, il est important de d'abord positionner la membrane sans la colle, pour deux raisons : savoir comment s'y prendre et voir le résultat final auquel il faut arriver.

La membrane doit donc être logée dans la gorge du boisseau.
" />

Jusqu'à ce qu'elle soit complétement à sa place
" />

Il ne reste plus qu'à enlever la membrane et mettre un filet de colle dans la gorge....
" />

... puis replacer la membrane comme dans l'opération précédente mais cette fois avec la colle donc. c'est un peu plus difficile parce que la colle fait glisser la membrane, parce que s'agissant de colle de type "cyanolite" il ne faut pas en répendre sur la membrane ou sur le boisseau sous peine d'avoir d'énormes difficultés à l'enlever.
" />

Ensuite il n'y a plus qu'à bien nettoyer le logement de la membrane sur le corps du carbu, ainsi que la zone de portée du couvercle....
" />

.... et replacer l'ensemble "boisseau/membrane" avant de repositionner le ressort et refermer le couvercle en veillant bien à le positionner correctement. Attention il se peut que la membrane se positionne mal dans son logement, dans ce cas, un filet de graisse l'aidera à rester positionnée le temps du remontage du couvercle.
" />



Je sais qu'il existe des subtilités sur la descente du boisseau mais, en gros, à la fin, en remontant le boisseau avec le doigt et en le lâchant d'un coup, vous devriez entendre un joli "Schloumpf" qui accompagne la descente amortie du boisseau.


Voilà, je ne suis pas mécano et encore moins spécialiste de l'opération, c'était juste le récit en image d'une expérience que de plus grands connaisseurs compléteront ou corrigeront, je les remercie par avance de leur indulgence.Wink
avatar
Patrick

Messages : 287
Réputation : 3
Date d'inscription : 10/06/2013
Age : 57
Localisation : Marseille

Revenir en haut Aller en bas

Re: démontage carbus et nettoyage

Message  Vincent le Lun 23 Sep - 16:27

Eh ben voili !
J'ajouterais qu'il faut bien attendre que cà soit bien sec ! Pas étre trop pressè comme moi
( vécu sur des membranes de 900XJ y a 8-10'ans ! À refaire ! Grrr comme dirait polo ) .
avatar
Vincent

Messages : 806
Réputation : 14
Date d'inscription : 10/02/2013
Localisation : Vallée de la Drôme

Revenir en haut Aller en bas

Re: démontage carbus et nettoyage

Message  Didier86 le Lun 23 Sep - 19:50

Moi je dirai... voilou!!! (suite à l'intervention de Vincent)
Excellent! Merci Patrick! cheers
A vous tous... on va connaitre le carbu par-cœur! Super

_________________
Moi c'est : Didier. Et toi???? Wink
avatar
Didier86

Messages : 910
Réputation : 22
Date d'inscription : 02/02/2013
Age : 56
Localisation : Chauvigny

Revenir en haut Aller en bas

demontage carbu et nettoyage

Message  Jean-Luc le Jeu 26 Sep - 21:10

mais non jt 'en veut pas mon béou geek en plus jolie post et belle photo tu t es bien demerdé bravo king
avatar
Jean-Luc

Messages : 642
Réputation : 14
Date d'inscription : 02/02/2013
Age : 51
Localisation : la verdiere(var)

Revenir en haut Aller en bas

Re: démontage carbus et nettoyage

Message  Patrick le Dim 29 Sep - 17:52

Merci collègue !
avatar
Patrick

Messages : 287
Réputation : 3
Date d'inscription : 10/06/2013
Age : 57
Localisation : Marseille

Revenir en haut Aller en bas

Re membrane

Message  sea shepherd le Mer 4 Juin - 21:04

Ugh !!

Je voulais savoir quelle colle tu avais utilisé,afin de ne pas fondre la membrane ,je réalise la même opération dès que que j'aurai reçu les membranes par la poste .

Merci Olivier

sea shepherd

Messages : 89
Réputation : 4
Date d'inscription : 03/05/2014
Localisation : Rhône

Revenir en haut Aller en bas

Re: démontage carbus et nettoyage

Message  Patrick le Mer 4 Juin - 21:39

Ugh !

"Membrane percée" avoir utilisé "colle tenace" que le grand sorcier livre dans kit avec membranes et notice.

Mais toi faire attention deux choses :
1/ Colle Tenace est rapide et ne revient jamais sur ses pas. Elle ne laisse pas beaucoup de temps pour fignoler positionnement membrane, alors toi faire répétition sans colle d'abord, pour essayer positionner du premier coup menbrane sur Boisseau bondissant.

2/ Colle tenace très difficile à enlever alors toi pas en mettre à côté. Moi avoir fait couler une goutte sur côté boisseau bondissant, très faché et plus vouloir coulisser.

Mais après opération toi plus reconnaître cheval. V2 fougueux filer comme le vent dans la plaine.

Ugh !


(Désolé je n'ai pas pu résister mais finalement on devrait écrire comme ça plus souvent  Laughing )
avatar
Patrick

Messages : 287
Réputation : 3
Date d'inscription : 10/06/2013
Age : 57
Localisation : Marseille

Revenir en haut Aller en bas

re démontage carbu

Message  sea shepherd le Jeu 5 Juin - 4:16

Re ugh !!

Merci à toi doigts agiles, grande belette te donnera des nouvelles pirat

Olivier

sea shepherd

Messages : 89
Réputation : 4
Date d'inscription : 03/05/2014
Localisation : Rhône

Revenir en haut Aller en bas

Re: démontage carbus et nettoyage

Message  Patrick le Jeu 5 Juin - 13:51

Avec plaisir !
Doigts agiles attendra les signaux de fumée de Grande belette ....

(pas ceux de son XLV  Very Happy )
avatar
Patrick

Messages : 287
Réputation : 3
Date d'inscription : 10/06/2013
Age : 57
Localisation : Marseille

Revenir en haut Aller en bas

grande belette à doigts agiles

Message  sea shepherd le Ven 13 Juin - 9:20

Ugh!

Grande belette changé membrane et remonté sur cheval de fer mais plus très rapide dans la plaine. Grande belette va redémonter pour voir pourquoi cheval pas prendre ses tours même avec belle jument devant. Si doigts agile a un sentier à lui indiquer afin de rendre cheval plus fougueux.

Merci Olivier Question

sea shepherd

Messages : 89
Réputation : 4
Date d'inscription : 03/05/2014
Localisation : Rhône

Revenir en haut Aller en bas

Re: démontage carbus et nettoyage

Message  Patrick le Ven 13 Juin - 15:19

Ugh !

Doigts agiles est triste pour Grande belette,
Les sentiers qui mènent cheval fougueux à la sérénité sont nombreux, parfois longs et tortueux.
Si les membranes ont été bien positionnées, collées, que les ressorts ne sont pas inversés, que les boisseaux coulissent, que les couvercles chromés ont été remontés correctement sans coincer ou pincer les membranes, qu'au passage le carburateur et les gicleurs ont été nettoyés, que les câbles ont été remontés correctement, y compris les prises du starter, que les pipes et conduits n'ont pas de fuite et que le filtre à air est propre, tout devrait aider cheval fougueux à rattraper la jument dans la prairie pour lui mettre... 3kms dans la vue.
Il faudrait savoir si cheval fougueux court moins bien après l'opération qu'avant.
Le mieux est de commencer par le plus simple : Vérification des nouvelles membranes, du filtre à air, coulissement des câbles, des prises d'air....
Je me répète souvent en disant aussi que l'on peut trouver une prise d'air avec du start pilote en faisant tourner le moteur au ralenti et en pulvérisant sur les zones suspectées, en l’occurrence les pipes qui relient les carbus aux cylindres. Les plus gênantes sont celles qui se situent entre les carbus et les cylindres évidemment.... Si il n'y a pas de "ratés" dans le moteur et que ce n'est qu'une question de montée en régime, il y a de grandes chances que ce soit de cet ordre là. Tient-elle le ralenti ? Démarre t elle correctement ?

Après, le coulissement des boisseaux peut se vérifier en faisant tourner la moto sans filtre à air. A l'arrêt bien sûr, en donnant des coups d'accélérateurs on doit les voir se déplacer dans la joie et la bonne humeur.

Bref, Grande belette doit s'armer de patience et de perspicacité....

Tiens nous au courant  Wink

avatar
Patrick

Messages : 287
Réputation : 3
Date d'inscription : 10/06/2013
Age : 57
Localisation : Marseille

Revenir en haut Aller en bas

re démontage carbus

Message  sea shepherd le Ven 13 Juin - 16:36

UGH!! Doigts agiles

Grande belette était trop pressé de chevaucher son destrier pour montrer à belle jument sa fougue geek  .Colle pas sèche et membrane décollée aux trois quarts Crying or Very sad Grande belette tout démonter et remettre colle et laisser sècher jusqu'au prochain soleil levant sunny Grande belette lancer signaux de fumée pour la victoire et après danser avec eau de feu cheers

  Olivier

sea shepherd

Messages : 89
Réputation : 4
Date d'inscription : 03/05/2014
Localisation : Rhône

Revenir en haut Aller en bas

Re: démontage carbus et nettoyage

Message  Patrick le Ven 13 Juin - 19:53

Ugh !

L'impatience est mauvaise conseillère mais Grande Belette est rusé, Bravo.
Bonne nouvelle donc, bientôt Cheval fougueux défiera le vent dans la plaine.

Je suis content pour toi, on attends de savoir qui va gagner. Wink







avatar
Patrick

Messages : 287
Réputation : 3
Date d'inscription : 10/06/2013
Age : 57
Localisation : Marseille

Revenir en haut Aller en bas

Re: démontage carbus et nettoyage

Message  Didier86 le Sam 14 Juin - 21:35

Moi, commencé par eau de feu!!!! Rolling Eyes
Pas retrouvé carburateur , ni cheval fougueux Very Happy  Very Happy  Very Happy !

La prochaine fois écrivez en Japonais!!! Laughing  Laughing  Laughing

(ce forum est un forum de fous!! tongue (mdr) )

_________________
Moi c'est : Didier. Et toi???? Wink
avatar
Didier86

Messages : 910
Réputation : 22
Date d'inscription : 02/02/2013
Age : 56
Localisation : Chauvigny

Revenir en haut Aller en bas

re démontage carbus

Message  sea shepherd le Dim 15 Juin - 5:00

UGH !!

Grande belette a fêté sa victoire et cheval de fer se cogne dans tête, eau de feu pas bonne au soleil levant elephant
Mais autre ennemi sournois est venu. Evil or Very Mad
Parlons clair car j'ai mal au cailloux: pig  .Le V2 marche d'enfer,juste une petite coupure en haut régime suivie d'une belle explosion,certainement un ti réglage carbus,mais le taraudage du circuit d'huile qui arrive dans le cache culbuteur du cylindre arrière est abîmé d'où une belle fuite:( . Si quelqu'un connait la solution sans démonter le moteur...Il faut peut-être que j'ouvre un nouveau sujet Question
De toute manière merci pour les conseils doigts agiles ainsi qu'à toute la tribu des vibrants V2 ,ce forum est vraiment sympa.

Merci à tous et comme on dis en créole : Nou va retrouver.    Olivier   lol!

sea shepherd

Messages : 89
Réputation : 4
Date d'inscription : 03/05/2014
Localisation : Rhône

Revenir en haut Aller en bas

Re: démontage carbus et nettoyage

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 4 Précédent  1, 2, 3, 4  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
